Stručný úvod
|
Přesnost: |
±2,0 % FS |
Velikost potrubí: |
10 mm |
|
výstup: |
RS485, 4-20mA, OCT |
Hodnocení IP |
IP65 |
Představení produktu
Ultrazvukový mikroprůtokový senzor QMF využívá princip ultrazvukového{0}}času{1}}letu, integrovaný s vysoce přesnými{2}}obvody pro zpracování signálu a adaptivními algoritmy. Nabízí v reálném čase{4}}přesné monitorování průtoku tekutiny s dynamickou odezvou v řádu sekund -a schopností proti-rušení.
Vhodné pro vodu, pokrývá rozsah průtoku 0,1-35 l/min, s přesností ±2 % FS a opakovatelností 0,8 %. Podporuje více armatur (ostnaté, rychlé{5}}připojení, rychlé{15}}otočení) pro 10mm trubky a volitelné výstupy (4-20mA, OCT) plus RS485 (MODBUS). Mezi funkce patří 0,96" barevný LCD, 3 dotykové klávesy, krytí IP65 a napájení 10-36VDC. Široce se používá v zemědělských dronech, kapalinou chlazených skříních a polovodičové kontrole teploty.
- Akvakultura, systémy RAS
- Monitorování průmyslové vody, měření komerčních dodávek vody
- Vodní a odpadní hospodářství
- Systémy HVAC (vytápění, ventilace a klimatizace).
- zpracovatelský průmysl (chemický, farmaceutický, potravinářský a nápojový průmysl)
- Energetický management a monitoring životního prostředí
- Zemědělství a zavlažovací systémy
- Výzkum a vývoj
- Správa zařízení
- Průmyslová údržba a odstraňování závad
- Uhlíková stopa, uhlíkový audit, hodnocení uhlíku, uhlíková neutralita a obchodování s uhlíkem atd.
Parametr produktu
Technické parametry
|
Ukazatele výkonu |
|
|
Rozsah rychlosti proudění |
0,1 l/min ~35 l/min |
|
Přesnost |
±2 % FS |
|
Opakovatelnost |
0.8% |
|
Rozměry potrubí |
10 mm |
|
Kování |
Viz část 3.2 |
|
Střední |
Voda |
|
Funkční indikátory |
|
|
Komunikační rozhraní |
RS485; podporuje protokol MODBUS |
|
Výstup (volitelné) |
4~20 mA, OCT |
|
Napájení |
10-36VDC/500mA |
|
Klávesnice |
3 dotykové klávesy |
|
Obrazovka displeje |
0,96" (160*80) barevný LCD displej |
|
Provozní teplota |
-10 stupňů ~ 50 stupňů |
|
Provozní tlak |
0~1,6MPa |
|
Vlhkost |
5~95% relativní vlhkost, žádná kondenzace |
|
Hodnocení IP |
IP65 |
|
Fyzikální vlastnosti |
|
|
Materiál bydlení |
Technické plasty (PPS) |
|
Systémové rozhraní |
Vnitřní závit G1/4 |
|
Kabel |
φ5 černý šesti-žilový stíněný kabel se samosvorným-konektorem, standardní délka: 1 m |
Parametry těla

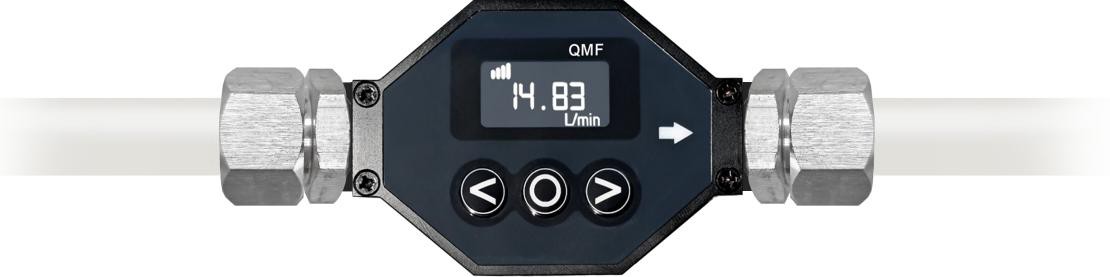

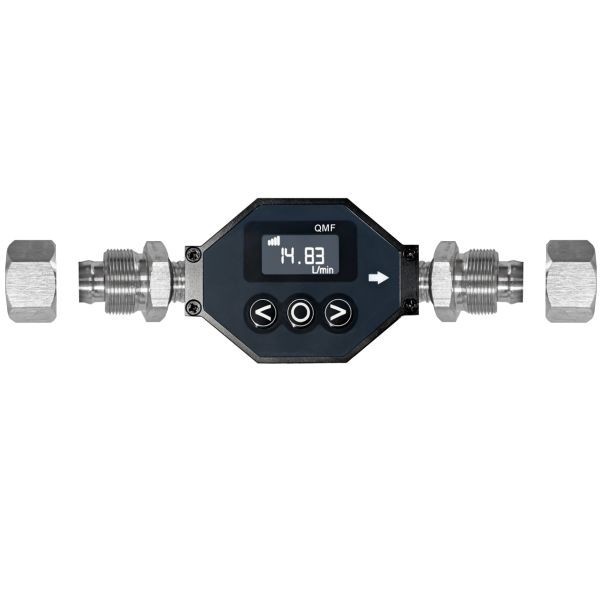

Vzhled
Ininstalaci
FAQ
Otázka: Jaký je rozsah průtoku a přesnost snímače QMF?
A: Rozsah průtoku je 0,1-35 l/min; přesnost je ±2 % FS.
Otázka: Které výstupy snímač QMF podporuje?
Odpověď: Podporuje volitelně 4-20 mA/OCT a RS485 (protokol MODBUS).
Otázka: Jaké armatury jsou k dispozici pro snímač QMF?
Odpověď: Ostnaté, rychl{0}}připojovací a rychlo{1}}otočné kování (různé velikosti).
Otázka: Jak nastavit nulový bod snímače QMF?
A: Když je kapalina statická, vyberte v nabídce "Nastavit nulu" > "ANO".
Otázka: Jaká je provozní teplota a tlak snímače QMF?
A: provozní teplota -10 ~ 50 stupňů; 0~1,6MPa provozní tlak.
